立体库在航天数字化装配中的应用

1.立体货架

立体货架采用独立的钢结构系统，货架严格按照设计标准进行设计制造。货架主要由以下几部分组成（如图4）：立柱、横梁、水平撑、端部网架、背剪平撑、背斜拉杆、吊梁、端部吊梁、双排单面连接件、双排双面连接件、安全围网、天轨等。

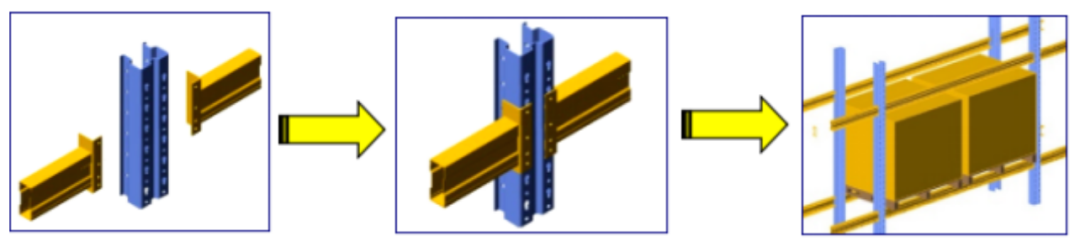

图4 货架结构图

2.输送系统

自动化立体库输送系统由链式输送机（如图5）、操作终端、称重装置、外形检测装置及自动读码器组成。输送机两端应设置止挡装置，两侧应布置导向架保证托盘货物输送过程中的稳定性。入库区应设置固定的外形检测装置、称重装置，防止异型和超重货物入库。

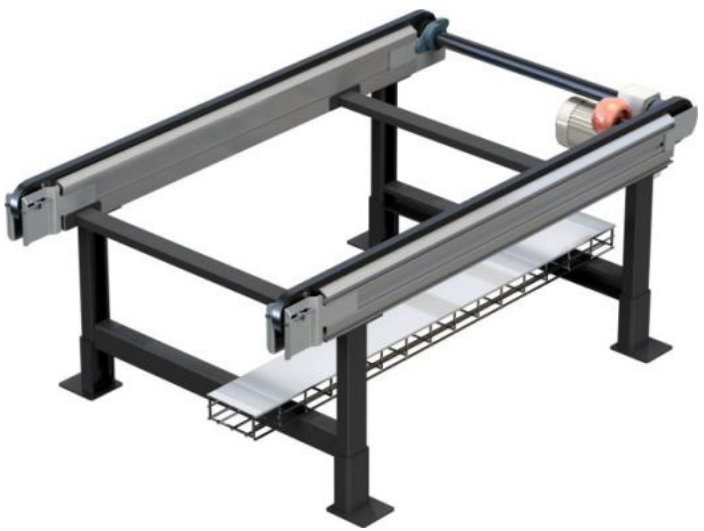

图5 输送设备示意图

3.堆垛机

堆垛机用于存储单元出入货架的搬运作业，具有速度快、效率高、安全可靠等优点[2]。堆垛机接收到作业指令后，可在巷道内进行水平行走、垂直升降、货叉左右伸缩和微升降等动作，完成指定货位的货物单元的存取作业，并与分设在巷道端部的输送设备或固定交接货台进行货物单元的交接。堆垛机通过仓库电气控制系统与上位监控管理系统联机组态后，与地面输送系统、高层货架和托盘等一并组成了完整的自动化仓储物流系统，从而实现货物存取、传输和分拣等。堆垛机（如图6）主要由龙门架、底梁（含行走机构）、载货台、货叉、提升机构、天/地轨、安全机构、检测机构、控制系统、供电滑触线等组成。

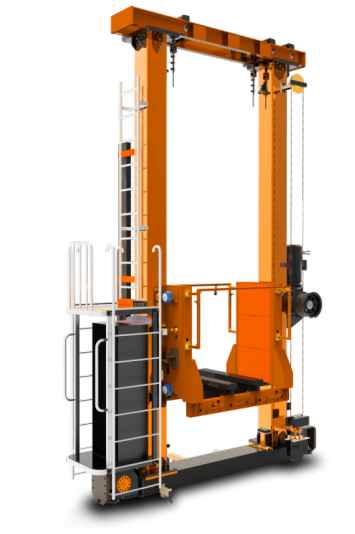

图6 堆垛机示意图

4.立体库设备控制

控制系统主要完成整个物流系统设备的控制任务，向上联接上位计算机系统，接受物料的搬送指令；向下联接搬送设备实现底层设备的驱动、物料的检测与识别，完成物料搬送的过程控制及信息的传递[6]。横向完成其他单机系统的控制集成。此外还提供内容安全保护措施和多种操作模式，辅助工作人员进行设备操作和维护[5]。

计算机控制系统作为整个自动化仓库系统的“智能中枢”，通过主干网络，结合仓储管理系统（WMS）和仓储控制系统（WCS），构建高可靠、高性能的数据中心，形成安全可靠的网络通信系统。各系统之间存在明确的逻辑关系和数据交互。整个架构通过各系统之间的紧密协作和数据交互，实现了自动化仓储物流系统从任务下达、设备调度到任务执行的全流程智能化管理，保障仓储物流作业的高效、准确、稳定运行[4]。

1.仓储管理系统（WMS）

WMS（如图7）通过标准化管理物料基础信息与仓库拓扑结构，对接上游产线管理系统获取生产计划数据后，基于智能算法对生产工序任务进行分解，精准生成并向WCS传输作业指令[3]。该系统集成堆垛起重机、自动化输送线等智能装备，实现立体仓库全流程的智能化入库分拣、精准化出库配送及动态储位优化策略。通过建立双级阈值预警机制，系统对近效期物料实施三级梯度提醒制度，并运用动态安全库存模型进行实时监控。基于可视化报表看板系统，可实时展示库存周转率统计、在库物料实时分布图谱及库存阈值预警分析等关键指标（如图8），有效降低物料仓储成本，为企业生产调度决策提供高精度、低时延的数据支撑体系。

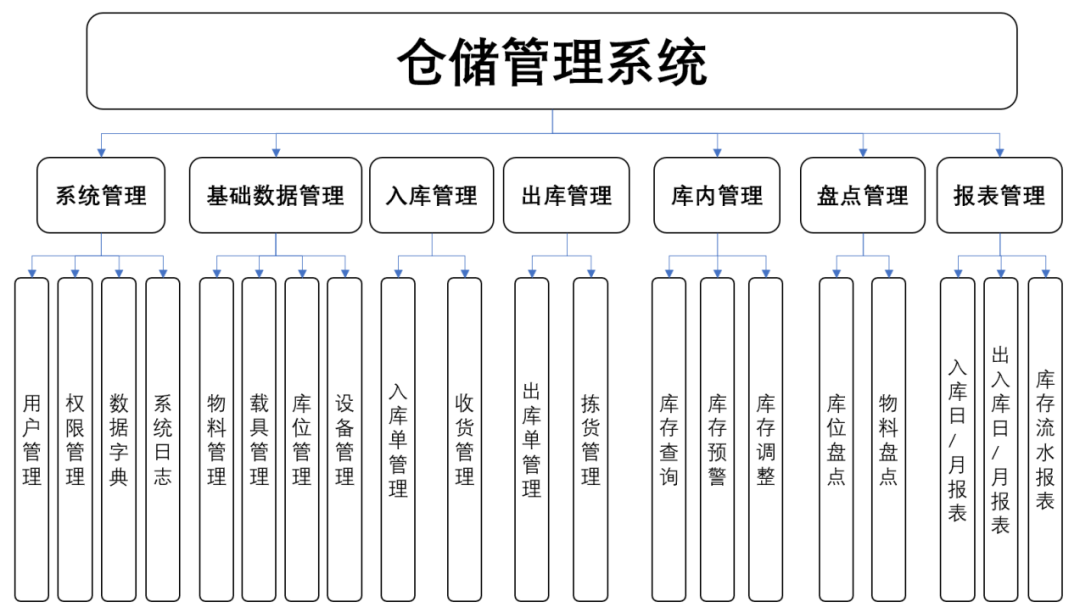

图7 WMS功能架构图

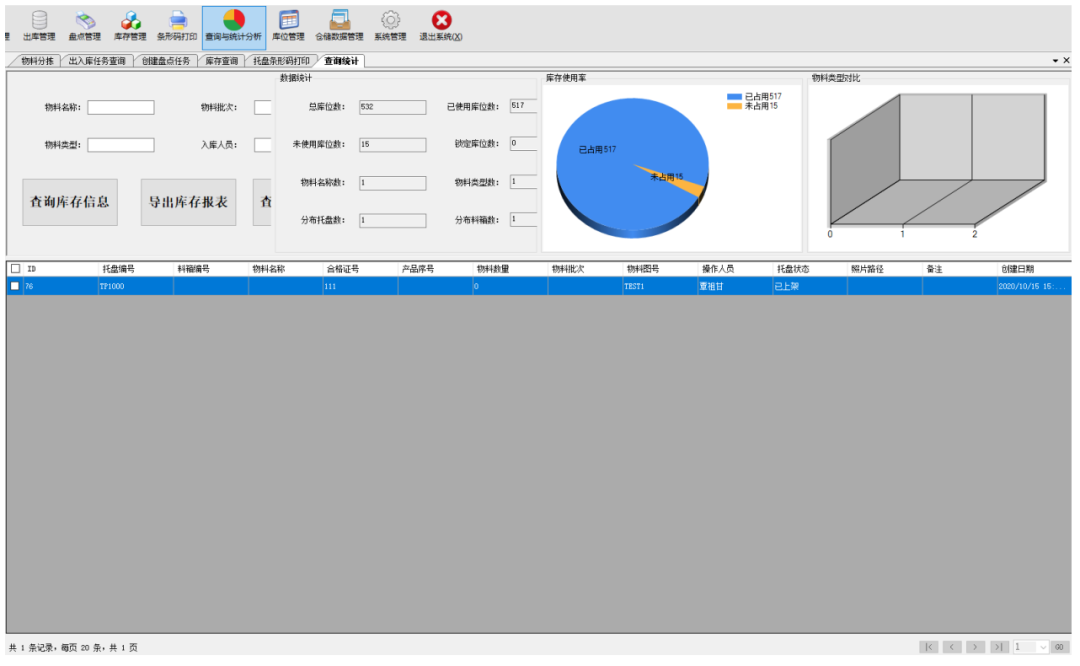

图8 WMS软件界面

2.仓储控制系统（WCS）

WCS作为物流自动化体系的核心调度与监控中枢，承担着衔接上层管理软件与底层硬件设备的关键职能[7]。该系统通过控制接口向执行层设备下达操作指令并采集其状态信息，实现对设备层的全面管理。其核心功能（如图9）主要涵盖以下方面：

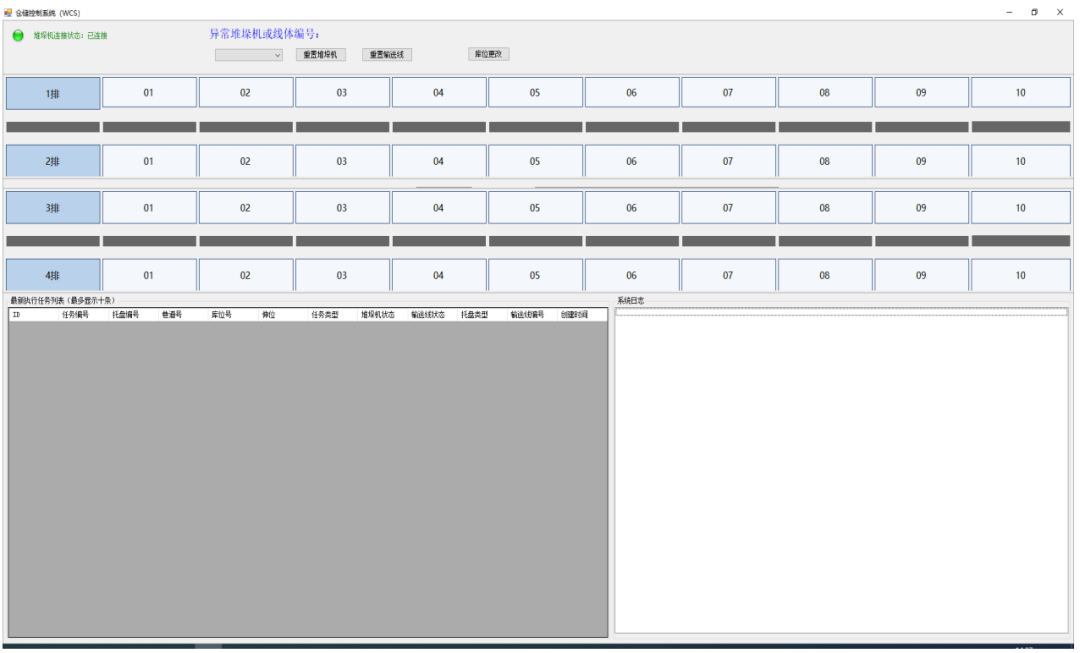

图9 WCS软件界面

（1）任务调度：根据上层任务需求，将入库、出库等作业指令合理分配至相应执行层设备；

（2）运行监控：实时监测设备运行状态；

（3）异常维护：处理设备故障及其他异常工况；

（4）搬运段协调：对物流过程中不同搬运阶段进行动态协同管理[4]；

（5）指令下达：向执行层设备发送具体操作指令；

（6）状态反馈：接收并处理设备返回的实时状态数据；

（7）日志管理：系统记录所有操作指令及设备运行日志。

该系统通过工业控制网络与可编程逻辑控制器（PLC）等设备建立双向通信机制，其运行机制可分为两个维度：在纵向集成层面，WCS既接收WMS下发的作业指令并实时反馈执行状态，又通过主动任务请求机制实现动态任务调度；在横向控制层面，系统运用任务分解算法将宏观作业指令转化为设备级可执行工序，基于设备状态监测数据进行动态任务分配，从而实现多设备协同作业的统一调度。在任务执行阶段，WCS建立全流程监控机制，持续采集各执行单元的任务进度、实时工况及故障报警数据，依据上层管理系统的任务指令，协调调度执行层设备，确保物流作业的高效有序执行。通过模块化架构实现物流装备的全生命周期管理，确保复杂物流场景下任务的可靠执行与设备高效协同。
